復式拉桿軸向型波紋補償器
2023-11-30 17:22:02??????點擊：

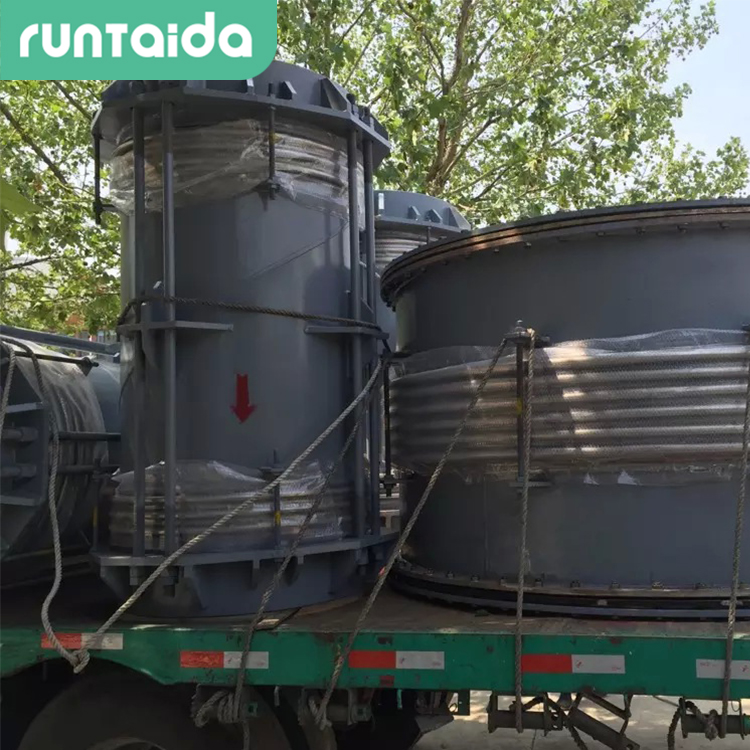

復式拉桿軸向型波紋補償器是由兩段波紋管、中間接管和兩個端接管、長拉桿及其它結構件組成，此形式補償器只能吸收軸向位移而不能吸收其它位移。復式拉桿軸向型波紋補償器的長拉桿不是受力件，不能收受不銹鋼波紋管的內壓推力，所以要合理設計支吊架，此款補償器的長拉桿主要是為了防止波紋管失穩而設計。
復式拉桿波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。
因為復式拉桿軸向型波紋補償器能吸收較大的軸向位移，波數較多，所以更易失穩，而此時長拉桿就起到了導向防止失穩的作用。
安裝注意事項：如果復式拉桿軸向型波紋補償器內部有導流裝置的話，導流方向必須和管道介質流動方向一致（在補償器上會標有導流方向）；復式拉桿軸向型波紋補償器在安裝完成之后，必須將環板兩側的螺母擰至限位處。
復式拉桿波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。
因為復式拉桿軸向型波紋補償器能吸收較大的軸向位移，波數較多，所以更易失穩，而此時長拉桿就起到了導向防止失穩的作用。
安裝注意事項：如果復式拉桿軸向型波紋補償器內部有導流裝置的話，導流方向必須和管道介質流動方向一致（在補償器上會標有導流方向）；復式拉桿軸向型波紋補償器在安裝完成之后，必須將環板兩側的螺母擰至限位處。
