波紋補償器內壓推力比較大，易對相連設備產生不良影響，壓力平衡型補償器能通過自身結構使內壓產生的推力保持平衡，而不作用與或很少作用與相連的設備上，而且能保持本身的位移補償功能。壓力平衡型補償器分多種類型，如直管壓力平衡型波紋補償器，彎管壓力平衡型波紋補償器，內外壓力平衡型波紋補償器，旁通壓力平衡型波紋補償器等。在組合使用壓力平衡波紋補償器的常用結構形式是直管壓力平衡波紋補償器，它不僅能滿足設備連接中的軸向，徑向位移，還能平衡由波紋補償器內壓產生的推力，減少對連接件和管道的影響。

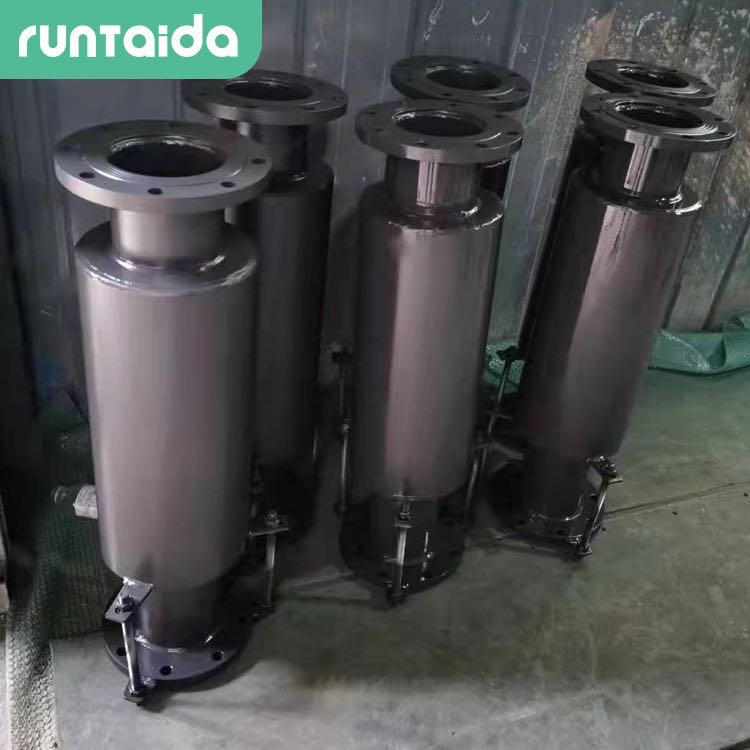

        直管壓力平衡型波紋補償器是由工作波紋管，平衡波紋管，接管，端板以及平衡拉桿組層，平衡拉桿又分螺紋拉桿和焊接拉板兩種形式。螺紋拉桿和焊接拉板主要區別在于在安裝時螺紋拉桿可以自由調節工作波和平衡波的開間長度，而焊接拉板型由于焊接固定波段是不可以自己調節開間長度的。

       直管壓力平衡型波紋補償器平衡內壓產生的推力的關鍵是平衡波紋管的有效面積是工作波紋管有效面積的兩倍，這樣工作波紋管內壓引起的向外側的軸向推力通過平衡拉桿被平衡波紋管因內壓引起的相反方向的推力所抵消，而無軸向推力輸出，管道或設備不再受力。在正常的補償過程中，他自身的力平衡關系不變。
